ASTM A403 SS304 파이프 맞대기 용접 피팅
메시지를 남겨주세요
ASTM A403 재료란 무엇입니까?
ASTM A403은 가공된 오스테나이트계 스테인리스강 배관 피팅에 대한 표준 사양입니다. 이는 에너지 플랜트 및 오일/가스 시스템과 같은 부식성 또는 고온 환경에서 자주 사용되는 압력 배관용으로 설계된 단조 및 압연 피팅(엘보우, 티, 리듀서, 캡)을 다룹니다. 일반적인 등급에는 WP304/L 및 WP316/L이 포함됩니다.
Gnee는 심리스(WP-S) 및 용접(WP-W/WX) 제조 공정을 모두 포괄하는 광범위한 ASTM A403 SS304/304L 산업용-등급 스테인리스강 맞대기-용접 파이프 피팅을 공급합니다. 제품 사양 범위는 1/2" ~ 48"(DN15–DN1200)이며 벽 두께는 SCH 5S ~ SCH 160 및 XXS 범위의 압력 등급을 엄격하게 준수합니다. 모든 피팅은 ASME B16.9 치수 표준을 준수하며 45도 및 90도 엘보, 티, 리듀서 및 캡과 같은 다양한 구성 요소를 포함합니다.
ISO 9001:2015 인증 공급업체로서 Gnee는 모든 제품 배치에 대해 EN 10204 3.1 표준을 준수하는 원본 밀 테스트 인증서(MTC)를 제공합니다. 또한 PMI 분광 분석 및 100% X-선 비파괴 테스트(특히 WP-WX 등급)에 대한 지원을 제공하여 화학 처리, 천연 가스 및 식품 공학 응용 분야와 같은 고압 및 부식성 환경-에서 당사 제품의 높은 신뢰성을 보장합니다.
304 SS 용접 피팅 재료 사양 차트
| 명세서 | ASTM A403/ASME SA403 |
|---|---|
| 재료 | WP304 |
| 차원 | ASME/ANSI B16.9|ASME B16.28|MSS-SP-43|BS1560|BS4504|BS10 |
| 피팅의 두께 | SCH 10, SCH20, SCH 30, STD SCH 40, SCH 60, XS, SCH80, SCH100, SCH 120, SCH 140, SCH160, XXS NACE MR 01-75와 함께 사용 가능 |
| 유형 | 원활한|용접|만드는 |
| 굽힘 반경 | R= 1D, 8D, 3D, 2D, 6D, 5D, 10D |
| 크기 범위 | Sch 10s, 40s, 80s, 160s, XXS의 ½" NB ~ 24" NB. (DN6~DN100) |
| 크기 범위 | 이음매 없는 맞대기 용접 피팅: 1/2″ - 10″부터 용접 ButtWeld 피팅: 1/2″ - 48″부터 |
WP304 스테인레스 스틸 맞대기 용접 피팅의 화학 성분
| 등급 | C | 망 | 시 | P | S | Cr | 모 | 니 | N |
| SS 304 | 최대 0.35 | 최대 2.0 | 최대 1.0 | 최대 0.045 | 최대 0.03 | 18 – 20 | - | 8 – 13 | - |
ASTM A403 SS 304 맞대기 용접 파이프 피팅의 기계적 성질
| 밀도 | 녹는점 | 인장강도 | 항복강도(0.2%오프셋) | 연장 |
| 8.0g/cm3 | 1400도(2550도 F) | Psi – 75000, MPa – 515 | Psi – 30000, MPa – 205 | 35 % |
304 스테인레스 스틸 맞대기 용접 피팅 무게
| 제품군 및 이론중량(Kg) | |||||||||
| DN | 일정 10초 | 40대 일정 | 일정 805 | ||||||
| 90도 팔꿈치 |
45도 팔꿈치 |
동일한 티 |
90도 팔꿈치 |
45도 팔꿈치 |
동일한 티 |
90도 팔꿈치 |
45도 팔꿈치 |
동일한 티 |
|
| 8 | 0.02 | 0.01 | 0.03 | 0.03 | 0.02 | 0.06 | 0.04 | 0.03 | 0.07 |
| 10 | 0.03 | 0.02 | 0.05 | 0.03 | 0.02 | 0.03 | 0.06 | 0.04 | 0.09 |
| 15 | 0.06 | 0.03 | 0.09 | 0.08 | 0.04 | 0.10 | 0.10 | 0.05 | 0.14 |
| 20 | 0.07 | 0.03 | 0.13 | 0.08 | 0.04 | 0.17 | 0.11 | 0.05 | 0.20 |
| 25 | 0.14 | 0.08 | 0.28 | 0.15 | 0.11 | 0.29 | 0.22 | 0.14 | 0.38 |
| 32 | 0.23 | 0.11 | 0.49 | 0.26 | 0.17 | 0.59 | 0.40 | 0.23 | 0.68 |
| 40 | 0.30 | 0.17 | 0.68 | 0.40 | 0.23 | 0.86 | 0.51 | 0.29 | 1.02 |
| 50 | 0.50 | 0.25 | 0.85 | 0.70 | 0.40 | 1.28 | 0.91 | 0.59 | 1.59 |
| 65 | 0.85 | 0.48 | 1.41 | 1.40 | 0.77 | 2.19 | 1.81 | 0.99 | 3.13 |
| 80 | 1.25 | 0.63 | 1.77 | 2.20 | 1.08 | 3.31 | 2.97 | 1.50 | 4.45 |
| 90 | 1.70 | 0.75 | 2.67 | 2.83 | 1.42 | 4.08 | 4.00 | 2.00 | 5.44 |
| 100 | 2.10 | 1.08 | 3.46 | 4.47 | 2.09 | 5.27 | 6.18 | 2.81 | 7.71 |
| 150 | 5.45 | 2.72 | 8.07 | 10.89 | 5.44 | 10.99 | 16.32 | 8.16 | 13.16 |
| 200 | 10.20 | 5.33 | 15.65 | 21.54 | 10.77 | 20.91 | 33.11 | 16.56 | 28.12 |
| 250 | 18.15 | 9.75 | 26.46 | 38.56 | 19.27 | 35.38 | 51.71 | 25.86 | 49.90 |
| 300 | 25.80 | 13.62 | 39.46 | 59.42 | 29.71 | 62.14 | 79.38 | 39.69 | 83.91 |
| 제품군 및 이론중량(Kg) | |||||||||
| DN | 일정 10초 | 40대 일정 | 일정 805 | ||||||
| 범죄자 감속기 |
ECC 감속기 |
감소 티 |
범죄자 감속기 |
ECC 감속기 |
감소 티 |
범죄자 감속기 |
ECC 감속기 |
감소 티 |
|
| 40x25 | 0.19 | 0.19 | 0.60 | 0.26 | 0.26 | 0.76 | 0.34 | 0.34 | 0.90 |
| 50x25 | 0.28 | 0.28 | 0.73 | 0.40 | 0.40 | 1.10 | 0.54 | 0.54 | 1.37 |
| 50x40 | 0.31 | 0.31 | 0.76 | 0.45 | 0.45 | 1.15 | 0.59 | 0.59 | 1.43 |
| 80x50 | 0.55 | 0.55 | 1.56 | 1.00 | 1.00 | 2.91 | 1.79 | 1.79 | 3.91 |
| 100x50 | 0.78 | 0.78 | 2.94 | 1.50 | 1.50 | 4.48 | 1.95 | 1.95 | 6.55 |
| 100x80 | 0.87 | 0.87 | 3.04 | 1.74 | 1.74 | 4.64 | 2.33 | 2.33 | 6.79 |
| 150x80 | 1.82 | 1.82 | 6.86 | 3.95 | 3.95 | 9.68 | 5.51 | 5.51 | 11.57 |
| 150x100 | 1.96 | 1.96 | 7.10 | 4.07 | 4.07 | 11.94 | 5.96 | 5.96 | 11.97 |
| 200x100 | 3.01 | 3.01 | 13.46 | 6.55 | 6.55 | 17.98 | 9.23 | 9.23 | 24.18 |
| 200x150 | 3.19 | 3.19 | 14.08 | 6.74 | 6.74 | 18.82 | 10.12 | 10.12 | 25.31 |
304 등급 스테인레스 스틸 파이프 피팅의 용량
| 제품 | 크기* | 벽 두께** | ||||||||||||
| 팔꿈치 | 1/2"-24" | SCH10S~XXS | ||||||||||||
| 8"-104" | SCH5S~80S/XS | |||||||||||||
| 티 | 1/2"-24" | SCH10S~XXS | ||||||||||||
| 8"-104" | SCH5S~80S/XS | |||||||||||||
| 감속기 | 1/2"-24" | SCH10S~XXS | ||||||||||||
| 8"-104" | SCH5S~80S/XS | |||||||||||||
| 캡 | 1/2"-80" | SCH10S~SCH160 | ||||||||||||
| 랩 조인트 스터브 엔드 | 1/2"-24" | SCH5S~80S/XS | ||||||||||||
| 8"-80" | SCH5S~80S/XS | |||||||||||||
SS 304 피팅 Hs 코드
| HSN 코드 | 설명 |
|---|---|
| 73181600 | 스테인레스 스틸 304 파이프 피팅 |
납품주기
공통 사양(예: DN15–DN300, SCH 10S/40S 엘보우 및 티): 영업일 기준 3~7일.
맞춤형 벽 두께 또는 비표준 치수가 필요한 부속품-: 영업일 기준 15~25일.
대량 또는 맞춤형 프로젝트 주문(프로젝트 주문): 초대형 직경(최대 48"), 특수 벽 두께(SCH XXS) 또는 WP-WX 등급(100% NDT/결함 감지 필요): 영업일 기준 30~45일.
부가 가치-서비스
첨부 문서: 각 배송에는 원래 제조업체의 MTC(재료 테스트 인증서, EN 10204 3.1 준수), 포장 목록, 상업 송장 및 원산지 증명서가 포함됩니다.
제3자{0}}검사: 당사는 제조 감독, 샘플 테스트 및 선적 전 검사를 용이하게 하기 위해 SGS, BV, TUV와 같은{1}}제3자 기관-을 지원하고 협력합니다.{3}}

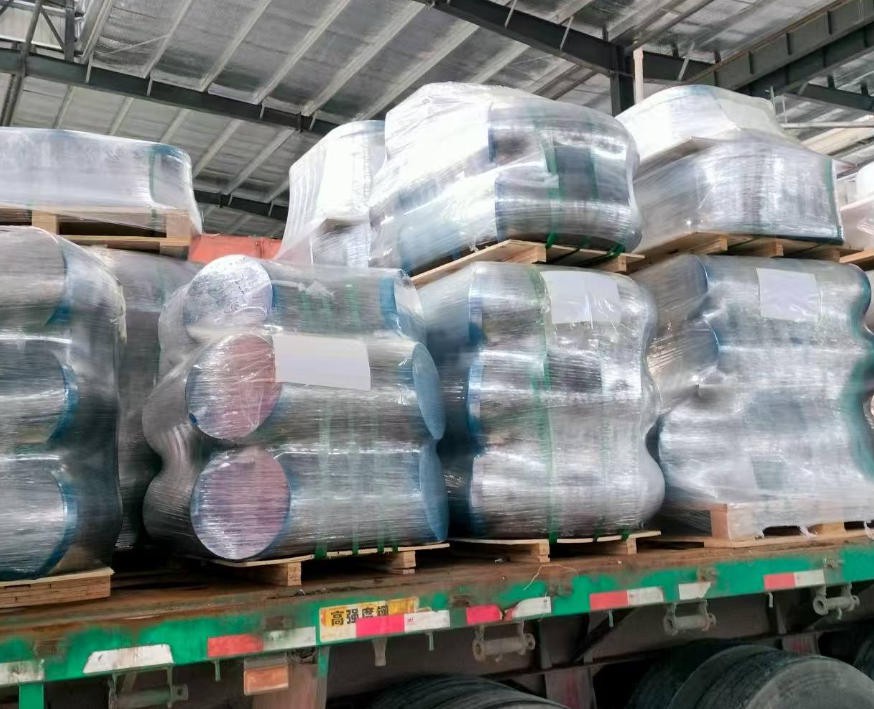

포장
표면 보호: 모든 파이프 피팅에는 플라스틱 엔드 캡(베벨 보호용)이 장착되어 있으며 표면은 마모를 방지하기 위해 진주 면 또는 버블 랩으로 포장되어 있습니다.
소형-직경 피팅(1/2" - 8"): 튼튼한-판지 상자에 포장한 후 훈증이 필요 없는-합판 케이스에 통합합니다. 케이스당 총 중량은 일반적으로 1~2톤 이내로 유지됩니다.
큰-직경 피팅(10인치 이상): 목재 팔레트를 사용하여 고정하고 강철 끈으로 강화합니다.
보호 표준: 모든 목재 포장은 ISPM 15 국제 식물위생 표준을 준수합니다. 내부에는 해외 배송과 관련된 습한 환경을 견딜 수 있도록 방습-플라스틱 필름이 안감 처리되어 있습니다.
