ASTM A269 표준이란 무엇입니까?
ASTM A269 표준은 일반적인 내식성, 저온-또는 고온-온도 환경을 위한 공칭 벽 두께의 스테인리스강 튜빙에 적용됩니다. 이는 TP304 및 TP316과 같이 일반적으로 사용되는 다양한 스테인레스강 등급을 지정하고 기계적 특성 및 테스트 요구 사항을 다룹니다. 일반적으로 이 표준을 준수하는 튜빙 치수 및 벽 두께는 내부 직경 6.4mm 이상, 공칭 벽 두께 0.51mm 이상입니다. 기계적 특성 요구 사항은 내부 직경이 3.2mm 미만이거나 벽 두께가 0.51mm 미만인 튜브에는 적용되지 않습니다. 0.38mm의 벽 두께도 허용됩니다. 이는 이러한 튜브 재료가 일반적인 내식성, 저온-및 고온-온도 환경에 적합하다는 것을 보장합니다.
ASTM A269와 동등한 재료는 무엇입니까?
ASTM A-269 및 이에 상응하는 ASME, DIN 및 EN 표준. 202, 304, 304L, 304H, 304LN, 309S, 310S, 316, 316L, 316H, 316Ti, 316LN, 317L, 321, 321H, 347, 347H, 904L, SMO 254, 합금 254, 6MO, 6MOLY, UNS S31254 등.
ASTM A269 튜브 화학 성분
ASTM A269 튜빙의 기계적 성질

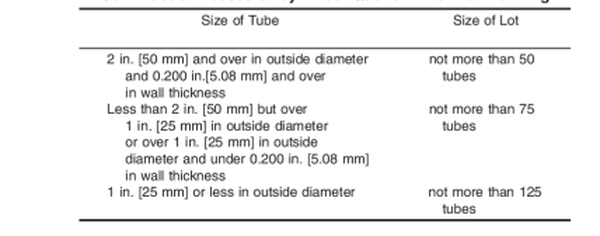

열성형 후 연속 열처리 또는 직접 담금질을 받는 ASTM A269 파이프의 수량입니다.
ASTM A269 파이프의 허용 가능한 치수 변화
*벽 두께 요구 사항이 19.0mm 이상이거나 내부 직경이 외부 직경 60mm 이하인 주문 튜브의 경우 더 넓은 범위의 벽 두께 변화가 허용됩니다.
이러한 크기의 경우 12.5mm의 벽 두께 편차가 허용됩니다.
성공적으로 인발할 수 없는 내경이 12.7mm 미만인 튜브의 경우 지정된 값에서 15mm의 벽 두께 편차가 허용됩니다.
이러한 허용 오차는 길이가 24피트(17.3미터)를 초과하지 않는 절단 조각에 적용됩니다. 길이가 24피트(17.3미터)를 초과하는 절단 조각의 경우, 위의 크기 초과 허용 오차는 10피트(3미터)마다 또는 10피트(3미터) 미만 중 더 적은 쪽마다 6인치(13mm)씩 증가해야 합니다.
ASME SA269 SS 히터 튜브 중량 차트
| 무게/m(kg/m) | 크기(OD * WT) |
|---|---|
| 3.94 | 50.8mm * 3mm |
| 2.21 | 38.1mm * 2mm |
| 0.77 | 19mm * 1mm |
| 1.37 | 25.4mm * 1.5mm |
| 0.103 | 6.35mm * 0.25mm |
| 0.32 | 12.7mm * 0.5mm |
| 0.27 | 10mm * 0.5mm |
| 0.53 | 15.88mm * 0.75mm |
ASTM A269 이음매 없는 튜브 열처리
| 재료 | 열처리 | 온도 °F(°C) |
|---|---|---|
| A269 316L | 해결책 | 1900(1040) |
| A269 304 | 해결책 | 1900 (1040) |
| A269 304L | 해결책 | 1900 (1040) |
| A269 316 | 해결책 | 1900(1040) |
ASTM A269와 A213의 차이점은 무엇입니까?
ASTM A213은 보일러 및 열 교환기와 같은 고압 응용 분야에 사용되는 이음매 없는 페라이트 및 오스테나이트 합금 강철 튜빙을 위한 것이며, ASTM A269는 저온 또는 고온에서 일반적인 부식 방지 서비스를 위한 이음매 없는 용접 오스테나이트 스테인리스 강철 튜빙을 모두 다루고 있습니다.- 주요 차이점은 제조 공정(A213의 경우 심리스, A269의 경우 심리스 및 용접)과 적용(A213의 경우 고온 압력, A269의 경우 일반 서비스)입니다.
ASTM A269와 A312의 차이점은 무엇입니까?
ASTM A269는 일반 저온- ~ 고온-온도 사용을 위한 이음매 없는 용접 오스테나이트 스테인리스 강관을 다루는 반면, ASTM A312는 고온의 일반 부식성 사용을 위한 이음매 없고 용접된 극저온{4}}오스테나이트 스테인리스 강관을 다루고 있습니다. 주요 차이점은 A269가 범용-튜빙용인 반면, A312는 고온, 부식성 산업용으로 설계된 파이프용 표준이라는 점입니다.-
ASTM A270과 A269의 차이점은 무엇입니까?
