스테인리스강 용접관의 굽힘 반경 요구 사항은 무엇입니까?

스테인레스 스틸 용접 파이프의 경우 종종 간과되는 중요한 측면 중 하나는 굽힘 반경 요구 사항입니다. 스테인레스 스틸 용접 파이프의 신뢰할 수 있는 공급업체로서 저는 다양한 응용 분야에서 파이프의 품질과 성능을 보장하는 데 있어 이러한 요구 사항의 중요성을 이해합니다. 이번 블로그 게시물에서는 스테인리스강 용접 파이프의 굽힘 반경 요구사항을 자세히 알아보고, 이에 영향을 미치는 요소와 중요한 이유를 살펴보겠습니다.

굽힘 반경 이해

파이프의 굽힘반경이란 파이프가 갈라지거나 주름지거나 납작해지는 등의 손상을 일으키지 않고 구부릴 수 있는 최소 반경을 말합니다. 일반적으로 굴곡부 중심에서 파이프 중심선까지 측정됩니다. 굽힘 반경은 구조적 무결성, 흐름 특성 및 파이프의 전반적인 기능에 영향을 미치기 때문에 중요한 매개변수입니다.

굽힘 반경 요구 사항에 영향을 미치는 요소

여러 요인이 스테인레스강 용접 파이프의 굽힘 반경 요구 사항에 영향을 미칩니다. 특정 용도에 적합한 굽힘 반경을 결정하려면 이러한 요소를 이해하는 것이 필수적입니다.

파이프 직경

굽힘 반경에 영향을 미치는 주요 요인 중 하나는 파이프 직경입니다. 일반적으로 파이프 직경이 클수록 굽힘 과정에서 손상을 방지하기 위해 더 큰 굽힘 반경이 필요합니다. 이는 파이프의 외부 표면이 굽힘 중에 더 많은 응력과 변형을 경험하고, 반경이 클수록 이 응력을 보다 균일하게 분산시키는 데 도움이 되기 때문입니다.

벽 두께

파이프의 벽 두께도 굽힘 반경을 결정하는 데 중요한 역할을 합니다. 벽이 두꺼운 파이프는 변형에 대한 저항력이 더 강하며 일반적으로 벽이 얇은 파이프에 비해 더 작은 반경으로 구부릴 수 있습니다. 그러나 지나치게 얇은 벽은 반경이 더 크더라도 굽힘 중에 균열이나 주름이 발생할 수 있다는 점에 유의하는 것이 중요합니다.

스테인레스 스틸 등급

다양한 등급의 스테인레스강은 다양한 기계적 특성을 가지며 이는 굽힘 반경 요구 사항에 영향을 미칠 수 있습니다. 예를 들어, ASTM A312 TP317 SS 용접 파이프와 같은 오스테나이트계 스테인리스강은 일반적으로 페라이트 또는 마르텐사이트계 스테인리스강에 비해 연성이 더 높으며 더 작은 반경으로 구부릴 수 있습니다. 적절한 굽힘 반경을 결정할 때 파이프에 사용되는 특정 등급의 스테인레스 스틸을 고려해야 합니다.

굽힘 방법

파이프를 구부리는 데 사용되는 방법도 굽힘 반경 요구사항에 영향을 미칠 수 있습니다. 냉간 굽힘, 열간 굽힘, 유도 굽힘 등 다양한 굽힘 방법이 있습니다. 각 방법에는 고유한 장점과 한계가 있으며, 방법 선택은 파이프 직경, 벽 두께, 원하는 굽힘 반경과 같은 요소에 따라 달라집니다. 냉간 굽힘은 일반적으로 직경이 작은 파이프와 얇은 벽에 사용되는 반면, 열간 굽힘이나 유도 굽힘은 직경이 큰 파이프나 더 복잡한 굽힘에 필요할 수 있습니다.

굽힘 반경 요구 사항 충족의 중요성

굽힘 반경 요구 사항을 충족하는 것은 스테인리스강 용접 파이프의 품질과 성능을 보장하는 데 중요합니다. 이러한 요구 사항을 충족하지 못하면 다음과 같은 다양한 문제가 발생할 수 있습니다.

구조적 무결성

권장 굽힘 반경 이상으로 파이프를 구부리면 파이프가 약해지고 구조적 무결성이 손상될 수 있습니다. 이로 인해 특히 고압이나 스트레스 조건에서 누출, 균열 또는 기타 고장이 발생할 수 있습니다. 적절한 굽힘 반경을 준수함으로써 파이프의 강도와 내구성을 유지하여 장기적인 성능을 보장할 수 있습니다.

흐름특성

굽힘 반경은 파이프의 흐름 특성에도 영향을 미칠 수 있습니다. 작은 반경으로 급격하게 굽히면 난류와 압력 강하가 발생하여 파이프를 통과하는 유체나 가스의 효율성이 저하될 수 있습니다. 올바른 굽힘 반경을 사용하면 흐름이 원활하게 유지되어 에너지 손실을 최소화하고 전체 시스템 성능을 향상시킬 수 있습니다.

부식 저항

스테인레스 스틸은 내식성이 뛰어난 것으로 알려져 있지만, 잘못 구부리면 파이프 표면의 보호 산화물 층이 손상되어 부식되기 쉽습니다. 적절한 굽힘 반경은 산화층의 손상을 방지하여 파이프의 장기적인 내식성을 보장합니다.

권장 굽힘 반경 지침

특정 굽힘 반경 요구사항은 위에서 언급한 요인에 따라 달라질 수 있지만 따를 수 있는 몇 가지 일반적인 지침이 있습니다. 경험상 스테인리스강 용접 파이프의 최소 굽힘 반경은 일반적으로 파이프 직경의 3~5배입니다. 그러나 더 중요한 용도나 더 큰 직경의 파이프의 경우 더 큰 굽힘 반경이 필요할 수 있습니다.

이러한 지침은 단지 대략적인 것이며 실제 굽힘 반경은 파이프 직경, 벽 두께, 스테인리스강 등급 및 굽힘 방법을 포함한 특정 적용 요구 사항에 대한 철저한 분석을 기반으로 결정되어야 한다는 점에 유의하는 것이 중요합니다. 어떤 경우에는 올바른 굽힘 반경이 사용되는지 확인하기 위해 전문 엔지니어나 파이프 굽힘 전문가와 상담해야 할 수도 있습니다.

스테인레스 스틸 용접 파이프 공급업체로서의 전문성

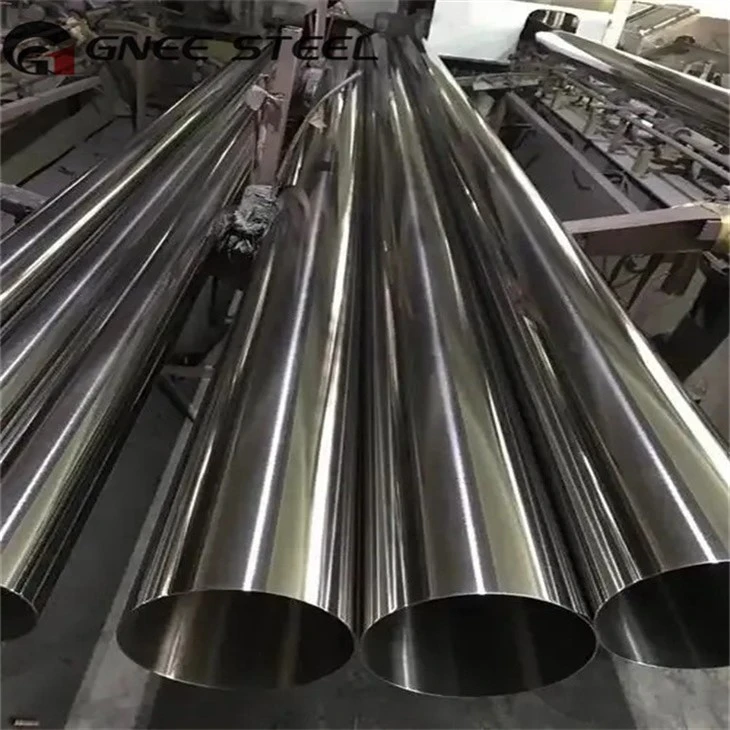

스테인레스 스틸 용접 파이프의 선도적인 공급업체로서 당사는 고객의 곡률 반경 요구 사항을 충족하는 고품질 파이프를 제공하는 데 있어 광범위한 경험과 전문 지식을 보유하고 있습니다. 우리는 DIN 17457 스테인레스강 용접 파이프와 JIS G3447 스테인레스강 위생관을 포함하여 다양한 응용 분야에 적합한 다양한 스테인레스강 등급과 파이프 크기를 제공합니다.

당사의 파이프는 최고 수준의 품질과 성능을 충족할 수 있도록 첨단 용접 기술과 엄격한 품질 관리 조치를 사용하여 제조됩니다. 우리는 또한 파이프 굽힘에 대한 기술 지원과 지침을 제공할 수 있는 숙련된 엔지니어와 기술자로 구성된 팀을 보유하고 있어 고객이 특정 요구에 맞는 적절한 굽힘 반경을 결정할 수 있도록 돕습니다.

귀하의 스테인레스 스틸 용접 파이프 요구사항에 대해 문의하세요

귀하의 응용 분야에 대한 굽힘 반경 요구 사항을 충족하는 스테인레스 스틸 용접 파이프가 필요한 경우 기꺼이 도와드리겠습니다. 당사의 전문가 팀은 사용 가능한 크기, 등급 및 굽힘 기능을 포함하여 당사 제품에 대한 자세한 정보를 제공할 수 있습니다. 또한 귀하의 특정 요구 사항에 가장 적합한 파이프를 결정하는 데 도움을 드리고 경쟁력 있는 견적을 제공할 수 있습니다.

스테인레스 스틸 용접 파이프에 대해 자세히 알아보거나 요구 사항에 대해 논의하려면 지금 당사에 문의하십시오. 우리는 귀하와 협력하여 귀하에게 합당한 고품질 파이프와 우수한 서비스를 제공할 수 있기를 기대합니다.

참고자료

• ASME B31.3 공정 배관 코드
• 이음매 없는 용접 및 냉간 가공된 오스테나이트계 스테인리스 강관에 대한 ASTM A312 표준 규격
• DIN 17457 스테인레스 스틸 용접 파이프 사양
• 스테인리스 위생관에 대한 JIS G3447 표준
